Profi Scherenhebebühne Überflur Lift 3.0t "Erfurt PLUS" mit LED-Licht und Hubhöhe 190 cm

Schreiben Sie die erste Kundenmeinung

Kurzübersicht




XX71


Tragkraft 3.000kg


mit Licht und optional Fernbedienung


Hubhöhe: 190 cm


Geeignet für den gewerblichen Gebrauch!


Versandkosten innerhalb Deutschland (ohne Inseln)
Sperrgut. Sped. 199,- €

Verfügbarkeit: Auf Lager

Lieferzeit: 5-10 Werktage 400 volt - 25 Werktage 230 volt

CHF 3'068.00
Zzgl. 7.7% MwSt.
CHF 3'068.00
Zzgl. 7.7% MwSt.


FAQ's

Eine Frage stellen

  • Überprüfung der Dreh-Achsen und die Fixierung der Splinte nach Aufbau der Bühne

    Hier finden Sie die Lösung

    DOWNLOAD

    How much this was helpful

  • Wo finde ich die Anleitung für die Krömer Scherenhebebühne?

    Den Link zur Anleitung finden Sie hier.

    How much this was helpful

  • Wo finde ich das Prüfbuch für die Krömer Scherenhebebühnen?

    Hier finden Sie das Prüfbuch für die Scherenhebebühnen.

    DOWNLOAD


    How much this was helpful

  • Was tun, wenn die Krömer Scherenhebebühne beim Absenken nicht richtig funktioniert?

    Anliegen: "Beim kauf wurde versichert dass die Anlage für den Einzel Betrieb ausgelegt ist. Die Anlage ist jetzt hydraulisch und mit Druckluft usw angeschlossen, mir wurde versichert das wäre korrekt angeschlossen. Jetzt haben wir das Problem dass die Anlage elektronisch nichz richtig funktioniert. Die Anlage macht folgendes: Knopf hoch - > Bühne fährt hoch, Knopf runter - > Bühne fährt hoch (wenn man den Knopf loslässt hört man kurz Luft aus dem Magnetventil entweichen), Knopf verriegeln - > Bühne senkt sich langsam ab." - P. F.

    Ursache: Die Bühne fährt beim Ablassen erst nach oben und dann nach unten ("Wippen").

    Lösung: Beim Ablassen der Bühne aus maximaler Hubhöhe kann es bei falscher Einstellung der Zeitschaltuhr zu einem "Wippen" der Scherenhebebühne kommen. In diesem Fall fährt die Bühne mehrere Male hintereinander kurz auf und ab, bevor der Absenkvorgang eingeleitet wird. Wenn auch Ihre Bühne wippt, muss die Zeitschaltuhr neu eingestellt und das eingefüllte Hydrauliköl an die Werkstatttemperatur angepasst werden. Beim Absenkvorgang gibt die Zeitschaltuhr an, wie viel Zeit (ms, sec) die Bühne nach oben geht, bevor sie nach unten fährt.

    ID: 9490

    Quelle: Föhner Werkstatt (100006935)

    How much this was helpful

  • Bühne fährt 3 Tagen Dauerbetrieb nicht mehr nach unten.

    Problembeschreibung: Nutze Krömer Scherenhebebühne 12 Stunden am Tag und Mitarbeiter noch nach Feierabend. Wir schalten Bedienpult nie aus. Jetzt geht nach drei Tagen „Dauerbetrieb“ die Bühne nicht mehr. Sobald ich das Fahrzeug runter fahren möchte geht Sie nicht. Bühne kann nur nach oben gefahren werden.

    Lösung: Schalten Sie den Hauptschalter aus, warten Sie 2 Minuten und schalten Sie das Bedienpult wieder ein. Computer von der Industriesteuerung ist jetzt neu gestartet und arbeitet wieder zuverlässig.Laut Arbeitsschutz sollte man die Bühne nur eingeschaltet lassen, wenn man die Bühne nach oben oder unten fährt. Ansonsten sollte die Bühne ausgeschalten bleiben. In Zukunft heisst das Sie sollten das Bedenpult nicht Tagelang angeschlagen lassen.

    ID:9819

    Quelle: Hr. Stuck - Vereins-Selbsthilfewerkstatt in Hamburg



    How much this was helpful

  • Wie konfiguriere ich die Industriesteuerung der XX60, XX61, XX62, XX70, XX71?

    Hier finden Sie eine detaillierte Anweisung bei Problemen mit der Industriesteuerung.

    DOWNLOAD

    How much this was helpful

  • How much this was helpful

  • Bühne fährt nur ohne Gewicht zuverlässig nach oben.

    Hier finden Sie die Lösung

    DOWNLOAD

    How much this was helpful

  • Was tun, wenn die Industriesteuerung das Dienstprogramm ablaufen lässt?

    Problem: Die Industriesteuerung lässt das Dienstprogramm ablaufen. In einem Video wird das folgende Problem demonstriert.

    Lösung: Bitte stellen Sie den "Drehschalter" auf Leveling off". Danach stoppt das Wartungsprogramm.

    ID: 9512

    Quelle: Werkstatt Faraldo (400000630)

    How much this was helpful

  • Was tun, wenn die Sicherheitsrasten nicht funktionieren?

    Problem: Die Sicherheitsrasten funktionieren nicht. Im Video wird gezeigt, dass sie nicht einrasten.

    Ursache: Das Cover im Werk ist falsch angebracht.

    Lösung: Versetzen Sie bitte das cover nach oben. Hierzu muss die Bohrung nach unten versetzt werden. (Aufwand: 5min)





    ID: 9513

    Quelle: Die Mann Werke (100007304)

    How much this was helpful

  • Was tun, wenn die Zylinder undicht sind?




    Problem: Der Zylinder ist nach ca. 50.000 Hubzyklen undicht.

    Ursache: Auch der beste Zylinder kann am Ede seiner Lebenszeit undicht werden.

    Lösung: Wechseln Sie bitte die Dichtung (O-Ringe). Im folgendem Dokument und Video wird Ihnen der Wechsel erläutert.

    ID: 9514

    Quelle: Bon Louchet (300002285)

    How much this was helpful

  • Was tun, wenn die Bühne sich nicht absenken lässt? - Problembehandlung der Elektrik

    Im folgendem Dokument sehen Sie die Problemfälle die beim Absenken der Bühne innerhalb der Elektrik entstehen können. Um diese festzustellen, bitten wir Sie den Stromfluss und die dazugehörigen Elemente zu überprüfen.

    Vereinfachte Darstellung der Elektrik beim Absenken der Bühne

    How much this was helpful

  • was tun, wenn die Bühne sich nicht hochfahren lässt? - Problembehandlung der Elektrik

    Im folgendem Dokument sehen Sie die Problemfälle die beim Hochfahren der Bühne innerhalb der Elektrik entstehen können. Um diese festzustellen, bitten wir Sie den Stromfluss und die dazugehörigen Elemente zu überprüfen.

    Vereinfachte Darstellung der Elektrik beim Hochfahren der Bühne

    How much this was helpful

Details

Doppel-Scherenhebebühne XX71 - "Erfurt PLUS" für die Überfluhrmontage mit Hubhöhe 190 cm

Tragkraft bis 3.000 kg!

Für Wartungs- und Instandhaltungsmaßnahmen an Reifen und unteren Teilen der Karosserie gehört eine Scherenhebebühne von Krömer als ideale Ausstattung für Gewerbetreibende im KFZ-Bereich dazu.

Die eingebaute Umlenkhilfe erlaubt es erstmals, Fahrzeuge direkt aus der Null-Position anzuheben. Durch die Technische Bauweise einer Hebebühne, benötigt diese immer etwas Freihub von ca. 10 cm, damit sie ihre Kraft entfalten kann.

So ist es mit einer Umlenkhilfe nun möglich Fahrzeuge direkt anzuheben. Ein technisches Detail, das andere Hersteller ohne Umlenkhilfe gerne verschweigen oder gegen Aufpreis anbieten.

Ideale Arbeitsbedingungen für einen professionellen Kfz-Betrieb

Hinweis!

Für die Benutzung der Bühne benötigen Sie neben einem Kompressor (mind. 4-6 bar) auch Hydrauliköl* (11 Liter erforderlich, Betriebsanleitung beachten).

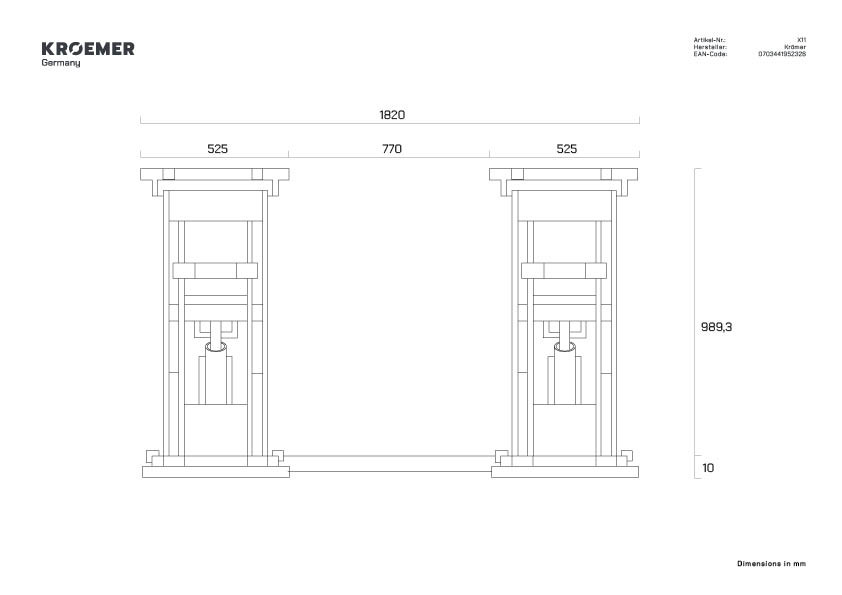

Für einen problemlosen Betrieb der Hebebühne und zur Vermeidung von Fahrzeug-/Deckenschäden muss eine Raumhöhe von mindestens 3,20m bzw. 3,50m bei Kurzhubscherenhebebühnen und 4,20m bzw. 4,50m bei Doppelscherenhebebühnen (abhängig von Fahrzeug- und Hubhöhe der Hebebühne) gegeben sein. Die Abmessungen der Hebebühne entnehmen Sie der Technischen Zeichnung.




Technische Daten:

EigenschaftenDaten
Tragkraft (dynamisch): 3.000 kg
Tragkraft (statisch): 4.500 kg
Maximale Hubhöhe:

1.900 mm

Überfahrhöhe: 110 mm
Gesamtbreite: 2.100 mm
Gesamthöhe: 1.900 mm
Hubzeit: 50 Sek.
Motorleistung: 2.2 kW
Elektroanschluss: 230 oder 400/50 (V/Hz.) 16 A CEE (C2/Träge)
Hydraulische Druckleistung: 16 MPa
Gesamtgewicht: 890 kg
Weitere Merkmale:
1A Verarbeitungsqualität mit CE-Zertifikat für UVV Abnahme
Produktion nach ISO 9001

1.900 mm Hubhöhe für besonders bequemes Arbeiten

Signalton und CE-Stop beim Senken als Quetschsicherung im Fußbereich (Fußeinklemmschutz)
Hochwertige Pulver-Beschichtung, Bolzen und Schrauben sind feuerverzinkt
Sicherheitsriegelsystem durch Pneumatisch entriegelbare mechanische Sicherheitsraste gegen unbeabsichtigtes absenken der Hebebühne

Außergewöhnlich flache Überfahrhöhe 110 mm

Hochwertige und massive Konstruktion
Arretierbare Auffahrrampen jeweils mit 1,6T pro Seite belastbar
Leistungsstarker Aluminium Industrie E-Motor m. IP 54 Steuereinheit + Aluminium Hydraulikmotor
Vier leistungsstarke Hydraulikzylinder
Überlastsicherung mittels Überdruckventil
inkl. Umlenkhilfe

Lieferumfang:
Krömer Scherenhebebühne XX71
E-Motor 230V oder 400V Hydraulik Einheit
1 Set Gummiklötzer
Deutsche Bedienungsanleitung und Prüfbuch für die UVV Abnahme als Download in unseren FAQ's oder hier Anleitung und Prüfbuch

* OptionalKosten zzgl.
Hydrauliköl HLP 46 20L Kanister 65,-EUR
4x Transporter-Erhöhungen 239,-EUR

*) Zusätzliche Optionen oder Zubehör ist kostenpflichtig und nicht im Lieferumfang enthalten.

**) Fahrzeuge auf Produktbildern nicht im Lieferumfang enthalten.

Additional Information

Artikelnummer XX71
Manufacturer Krömer
EAN-Code 0757284117350
Lieferzeit 5-10 Werktage 400 volt - 25 Werktage 230 volt
