Relais für 2 Säulen Hebebühnen - II238

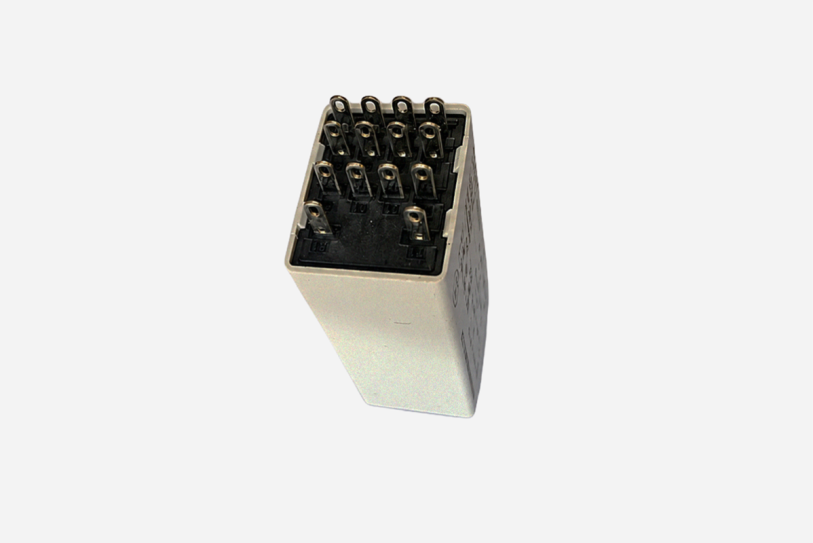

Zeitrelais II238, 24 V DC, für Kroemer Hebebühnensteuerungen

Das Zeitrelais II238 ist ein passendes Ersatzteil für die elektrische Steuerung ausgewählter Kroemer Hebebühnen. Es übernimmt zeitabhängige Schaltvorgänge innerhalb der Steuerung und ermöglicht eine kontrollierte Verzögerung elektrischer Abläufe.

Die gewünschte Verzögerungszeit wird über das seitliche Drehrad eingestellt. Das Relais arbeitet mit einer Steuerspannung von 24 V DC und verfügt über vier Wechslerkontakte. Mit einem thermischen Dauerstrom von 5 A ist es für den zuverlässigen Einsatz in der Hebebühnensteuerung ausgelegt.

Ein beschädigtes oder ausgefallenes Zeitrelais kann dazu führen, dass einzelne Schaltvorgänge nicht mehr, zu früh oder verzögert ausgeführt werden. Das II238 eignet sich daher als Ersatzteil, um die vorgesehene Funktion der elektrischen Steuerung wiederherzustellen.

Das Zeitrelais ist für die Kroemer Modelle XX75, TP11, TP22, TP52 und TP78 geeignet. Bitte vergleichen Sie vor der Bestellung die Modellbezeichnung, die Steuerspannung, die Anschlussbelegung und die technischen Angaben mit dem vorhandenen Relais.

Produktmerkmale

• Zeitrelais für Kroemer Hebebühnensteuerungen
• Steuerspannung von 24 V DC
• Einstellbare Zeitverzögerung über seitliches Drehrad
• Vier Wechslerkontakte
• Thermischer Dauerstrom von 5 A
• Geeignet als Ersatz bei Defekt oder Funktionsausfall
• Unterstützt zeitabhängige Schaltvorgänge innerhalb der Steuerung
• Passend für XX75, TP11, TP22, TP52 und TP78
• Lieferung als einzelnes Zeitrelais

Technische Daten

• Artikelnummer/SKU: II238
• Modell: JSZ6-4
• Bauteil: Zeitrelais
• Steuerspannung: 24 V DC
• Thermischer Dauerstrom (Ith): 5 A
• Kontaktbestückung: 4 Wechslerkontakte
• Anzahl der Anschlüsse: 14
• Schaltvermögen AC-15 bei 240 V: 0,75 A
• Schaltvermögen AC-15 bei 415 V: 0,47 A
• Schaltvermögen DC-13 bei 220 V: 0,27 A
• Zeitverzögerung: einstellbar
• Norm: GB/T 14048.5
• Geeignet für: Kroemer XX75, TP11, TP22, TP52 und TP78

Wichtiger Hinweis

Arbeiten an der Elektrik der Hebebühne dürfen nur von einer Fachkraft durchgeführt werden. Vor dem Austausch muss die Hebebühne vollständig spannungsfrei geschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert werden. Der elektrische Anschluss und die Einstellung des Zeitrelais müssen gemäß dem Schaltplan der Hebebühne durch eine qualifizierte Elektrofachkraft erfolgen. Vor der Montage sind insbesondere Steuerspannung, Kontaktbelegung und Anschlussnummern mit dem vorhandenen Bauteil abzugleichen.
